產品概述

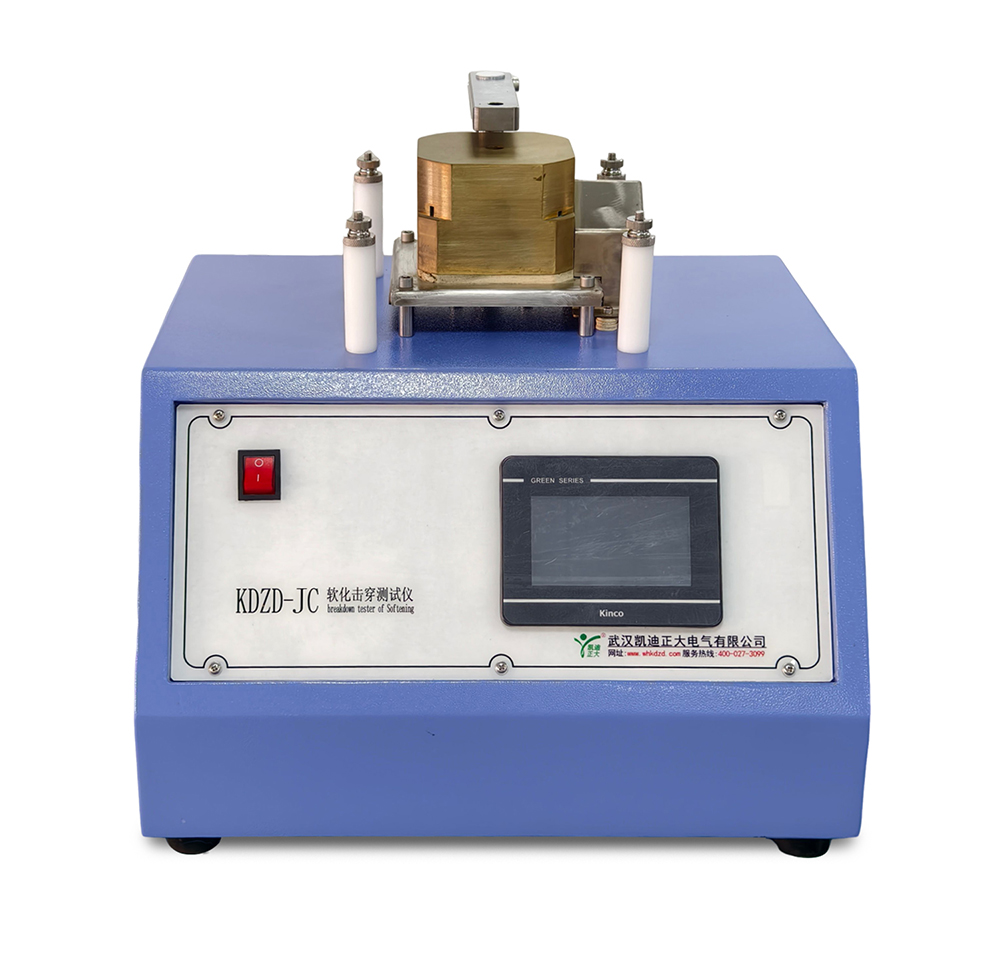

KDZD-JC 軟化擊穿測試儀該軟化擊穿試驗儀執行標準：GB/T4074.6-2008/IEC 60851-6；檢驗標準：JB/T4279.8-2008，適用于檢測導體標稱直徑0.020mm以上3.000mm及以下的漆包圓線和薄膜繞包圓線以及10mmx2mm以下的扁線在熱狀態下軟化后的絕緣性能，儀器可自動測溫、控溫、溫度調節和顯示；根據設定的預熱時間、目標溫度、試驗時間，儀器自動完成對試樣的預加熱、施加負荷和試驗電壓，達到試驗時間或試樣被擊穿時自動卸負荷和報警并顯示試驗時間和溫度，整個測試過程自動完成。

技術指標
加熱模具尺寸：100×100×70mm
加熱模具兩線槽交角：90°
適用圓線規格：小于等于3mm直徑
適用扁線規格：小于等于10mmx2mm
定溫法&升溫法一試驗電壓：AC100V±10V
升溫法二實驗電壓：AC155V±10V
定溫法&升溫法一試樣擊穿動作電流：5±0.5mA
升溫法二試樣擊穿動作電流：20mA±1mA
試樣間短路電流：＜50mA
顯示溫度與試樣交叉點溫度差：＜2℃
試樣預熱時間、試驗時間：1秒～999秒任意設定
最高試驗溫度：≤450℃
輸入電源：AC220V±10%  50Hz
加熱功率：900W
外形尺寸：L×W×H  450×380×500mm
重量：30kg


作為一款專業檢測漆包線絕緣性能的高精度儀器，KDZD-JC軟化擊穿測試儀具有智能化設計、精準控溫技術和多場景適用性
通過預設預熱時間、目標溫度和試驗時間（1-999秒可調），儀器自動完成加熱、施壓、報警全流程，無需人工干預。當試樣擊穿時，自動卸載負荷并觸發聲光報警，同時記錄試驗溫度與時間數據。
支持定溫法/升溫法一（AC100V±10V，5±0.5mA）和升溫法二（AC155V±10V，20±1mA）兩種測試模式，滿足不同標準下的絕緣性能檢測需求。
采用PID算法，確保加熱模具（100×100×70mm）與試樣交叉點溫差小于2℃，避免傳統設備因溫度波動導致的測試誤差。
最高支持450℃試驗溫度，可模擬漆包線在極端熱狀態下的性能表現，為產品質量提供嚴苛驗證環境。
兼容直徑0.020-3.000mm的漆包圓線、薄膜繞包圓線，以及10mm×2mm以下的扁線，覆蓋絕大多數工業線材規格。
短路電流限制在50mA以內，配合絕緣槽體（兩線槽90°交角）和過流保護機制，確保操作人員與設備安全。
數字屏實時反饋溫度、時間、電流等關鍵數據，試驗結果一目了然。
450×380×500mm的機身（僅30kg）節省實驗室空間，900W加熱功率兼顧能效與升溫速度。
符合GB/T4074.6-2008、IEC 60851-6及JB/T4279.8-2008等權威規范，測試數據具備全球認可度。
鋁合金模具與強化機身結構可承受長期高頻次測試，降低維護成本。
