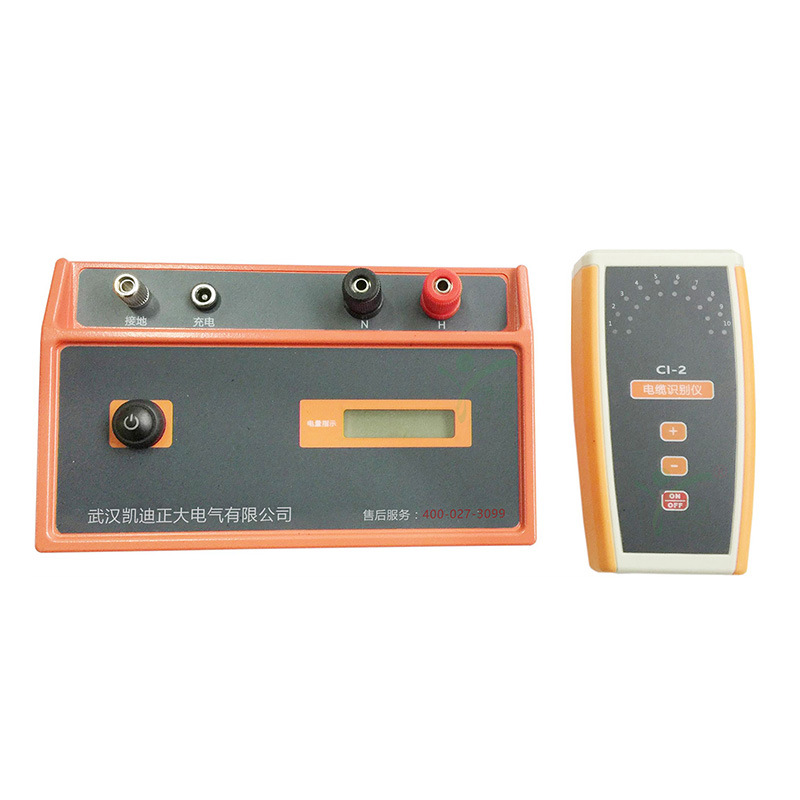

KD-214A 電纜識別儀由電纜識別發射機，電纜識別接收機、發射卡鉗和接收卡鉗及輸出信號連接線組成。它具有大功率電流脈沖輸出;現場接收信號特征清晰，輕便靈活，靈敏度高，能有效抑制現場工頻干擾;判斷準確、快速;保護電路可靠，不怕輸出短路;柔性大鉗口ф125適合各種截面積的動力電纜;內部具有大功率隔離變壓器，操作者與市電不存在電氣上的直接接觸。很大的保證了人身安全。
本儀器的特點：
手持接收機自動識別并顯示結果，確保電纜識別的結果100%準確。輕巧，方便攜帶。
適用于已停電的電纜的現場識別。只要您的目標電纜已停電，就能用本儀器將目標電纜從多根電纜中準確識別出來。
識別時，需要同時使用本儀器的發射機和手持接收機。
發射機采用脈沖電流原理，給電纜線芯注入最大值為30 A的脈沖電流信號，該電流在目標電纜周圍產生電磁場。

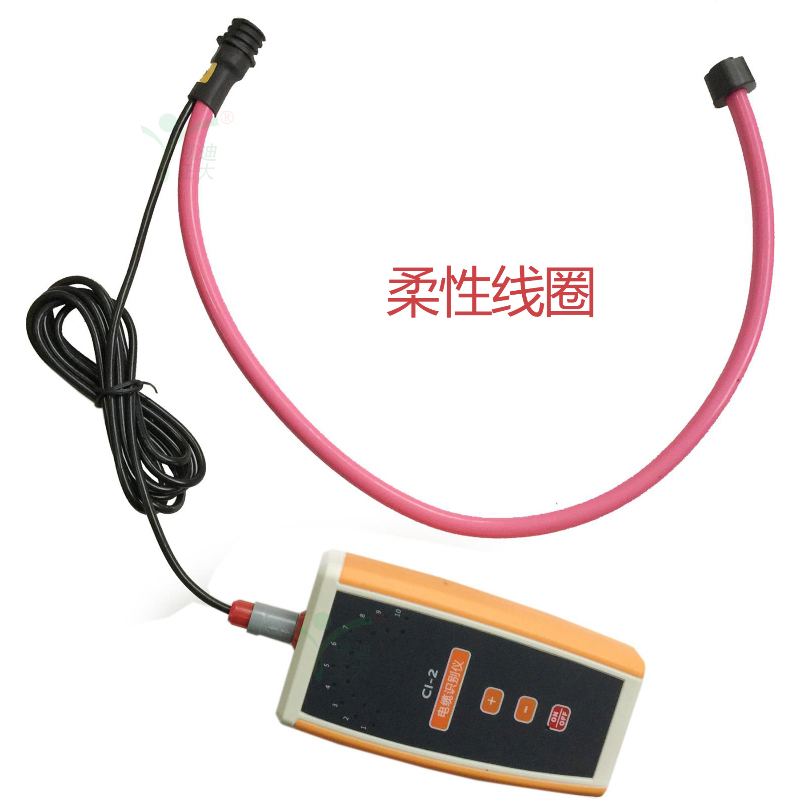

手持接收機通過感應夾鉗準確測量到電磁場信號。因電流有方向性，故磁場信號也有方向性。
本儀器手持接收機使用2節1.5V AA(5號)干電池。應避免新舊電池混用，定期檢查電池電量，長期不使用儀器時，請卸下手持機電池。
發射機內置大容量鋰電池，長期不使用儀器時，建議每隔一個月充電維護一次，以免電池自放電耗盡損壞電池。充電過程中，請關閉發射機。插上專用電源適配器后，用12.6V鋰電池專用充電器為內置電池充電。發射機自動控制充電過程，并在電量指示屏中顯示剩余電量百分比。
該電纜識別儀與常規的識別儀不同，采用了較新的通信技術，在發射端采用單片機技術對發射信號進行編碼、功率驅動，將信號耦合到電纜上;接收機中的單片機對接收的相位編碼信號解碼和相位識別。根據目標電纜上的信號相位特征的唯一性將目標電纜從一大束電纜中識別出來。因此工作性能可靠，對長電纜也能做到準確判別，是一種輕小型、緊湊型、便攜式儀器。適用于各種類型的高低壓動力電纜。
